MPM270型高稳高精度压力传感器芯体

测量范围：0~100kPa…2MPa

产品特点：

高稳定性，高精度

进口超稳、高精度芯片，激光调阻

测量范围：0kPa ︿100kPa … 2MPa

恒流、恒压供电可选

隔离式结构，适用于多种流体介质

∅19mm标准OEM 压力敏感元件

全不锈钢316L

产品用途：

工业过程控制； 液体测量；军工行业；压力检测仪表；压力检测仪器；压力标准器具

电气性能

供电电源≤2.0mmA DC

电气连接：100mm硅橡胶软导线

共模电压输出：输入的50%（典型值）

输入阻抗：2kΩ︿8kΩ

输出阻抗：3.5kΩ︿6kΩ

响应时间（10%-90%）：≤1ms

绝缘电阻：100MΩ@100V DC

过载：2倍满量程压力

结构性能

膜片材质：不锈钢316L

壳体材质：不锈钢316L

管脚引线：硅橡胶软导线

密封圈： 三元乙丙橡胶

净含量：约25g

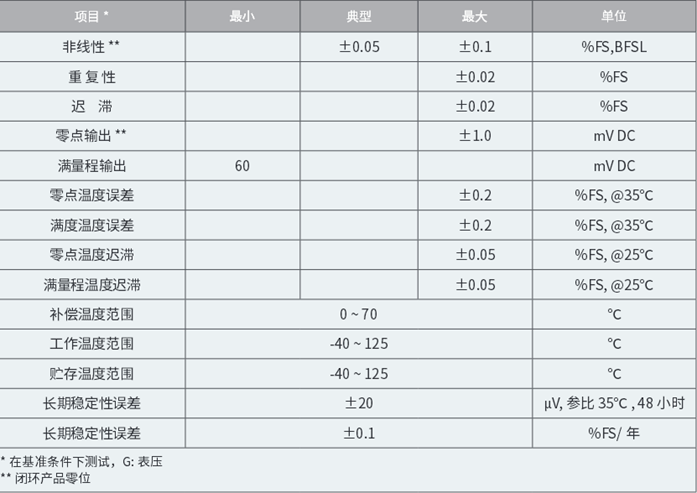

基本参数

外形结构                电气连接

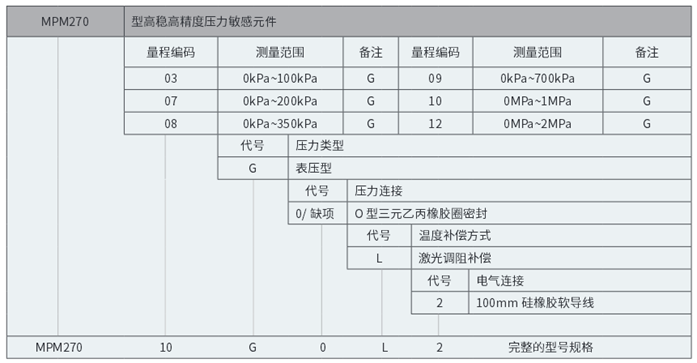

选型指南

选型提示

1. 敏感元件的装配方式推荐用“悬浮式”结构，避免在其端面压紧密封，防止影响压力敏感元件的稳定性

2. 注意保护敏感元件前端的隔离膜片，以免碰伤影响压力敏感元件的性能或做成压力敏感元件的损坏；

3. 仅提供表压类产品。
